Лужи в производственном цехе: как исправить уклоны, установить лотки и восстановить пол

Краткий ответ. Чтобы убрать лужи, нужно проверить весь путь воды: поверхность пола, вход в лоток или трап, выпуск, трубы и точку подключения. Новое покрытие само по себе не исправляет неверные отметки и недостаточную пропускную способность. Решение выбирают после высотной съёмки, проверки канализации и обследования пола.

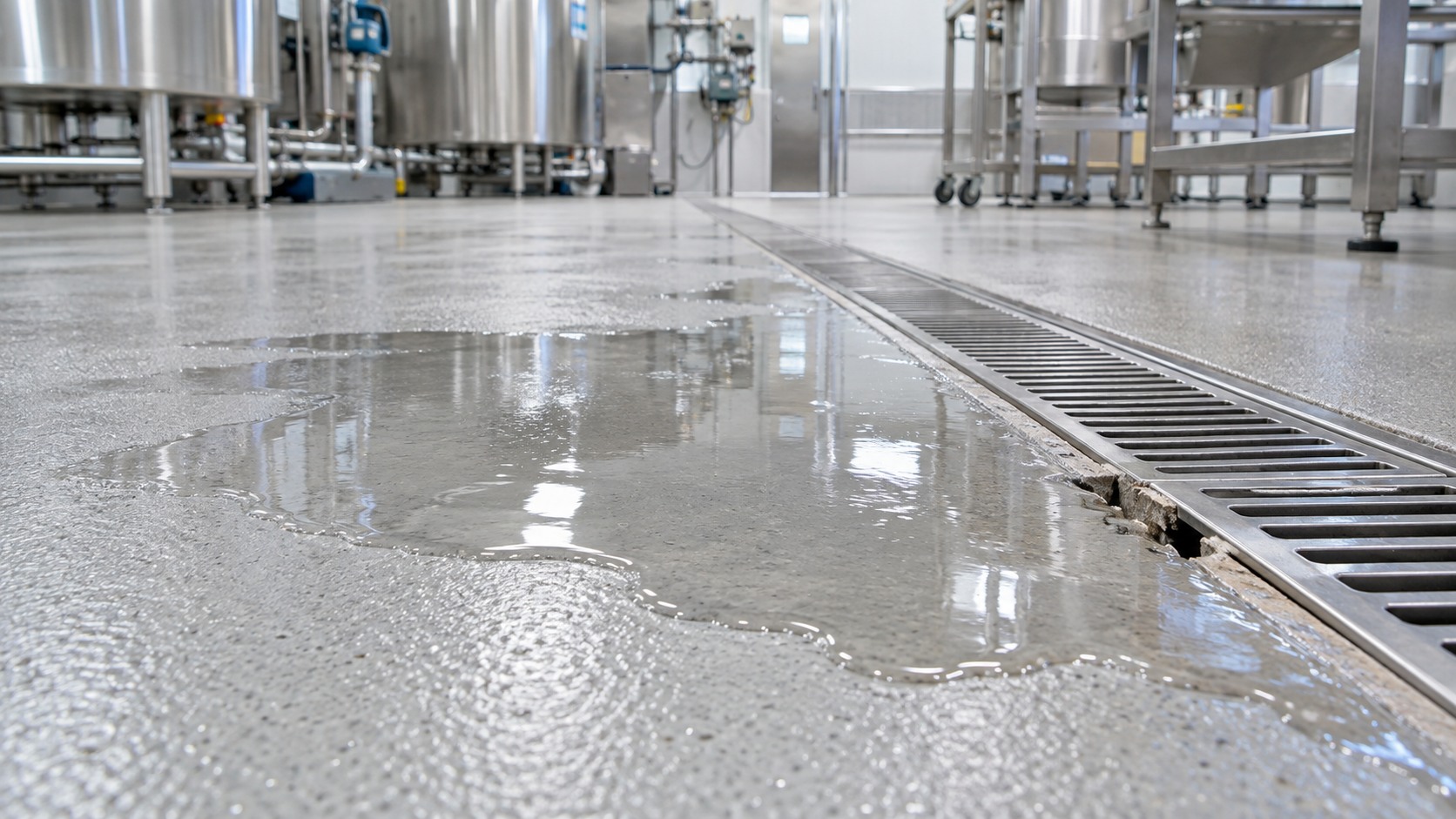

На пищевом производстве, мойке или участке регулярной влажной уборки вода может оставаться в одном и том же месте после каждой смены. Иногда причина — небольшая впадина, иногда — высокий край лотка, засор или подпор в трубопроводе. От правильной диагностики зависит, получится ли ограничиться локальным ремонтом или понадобится реконструкция участка.

Сначала исключают неисправность самого водоотвода. Если вода подходит к решётке, но уровень в лотке поднимается, проблема может находиться в корзине, гидрозатворе, выпуске или сети. Если лоток свободен, а вода стоит в стороне от него, проверяют геометрию поверхности.

Это диагностические признаки, а не заочное заключение. На одном участке могут одновременно действовать несколько причин. До ремонта полезно снять короткое видео во время обычной мойки: оно показывает направление потока и момент переполнения.

В пункте 4.5 СП 29.13330.2011 для помещений со средней и большой интенсивностью воздействия жидкостей предусмотрены уклоны. Для бесшовных покрытий и покрытий из плит, кроме бетонных покрытий всех видов, указан диапазон 0,5–1%; для кирпичных и бетонных — 1–2%. Конкретное решение увязывают с типом пола и условиями эксплуатации. [1]

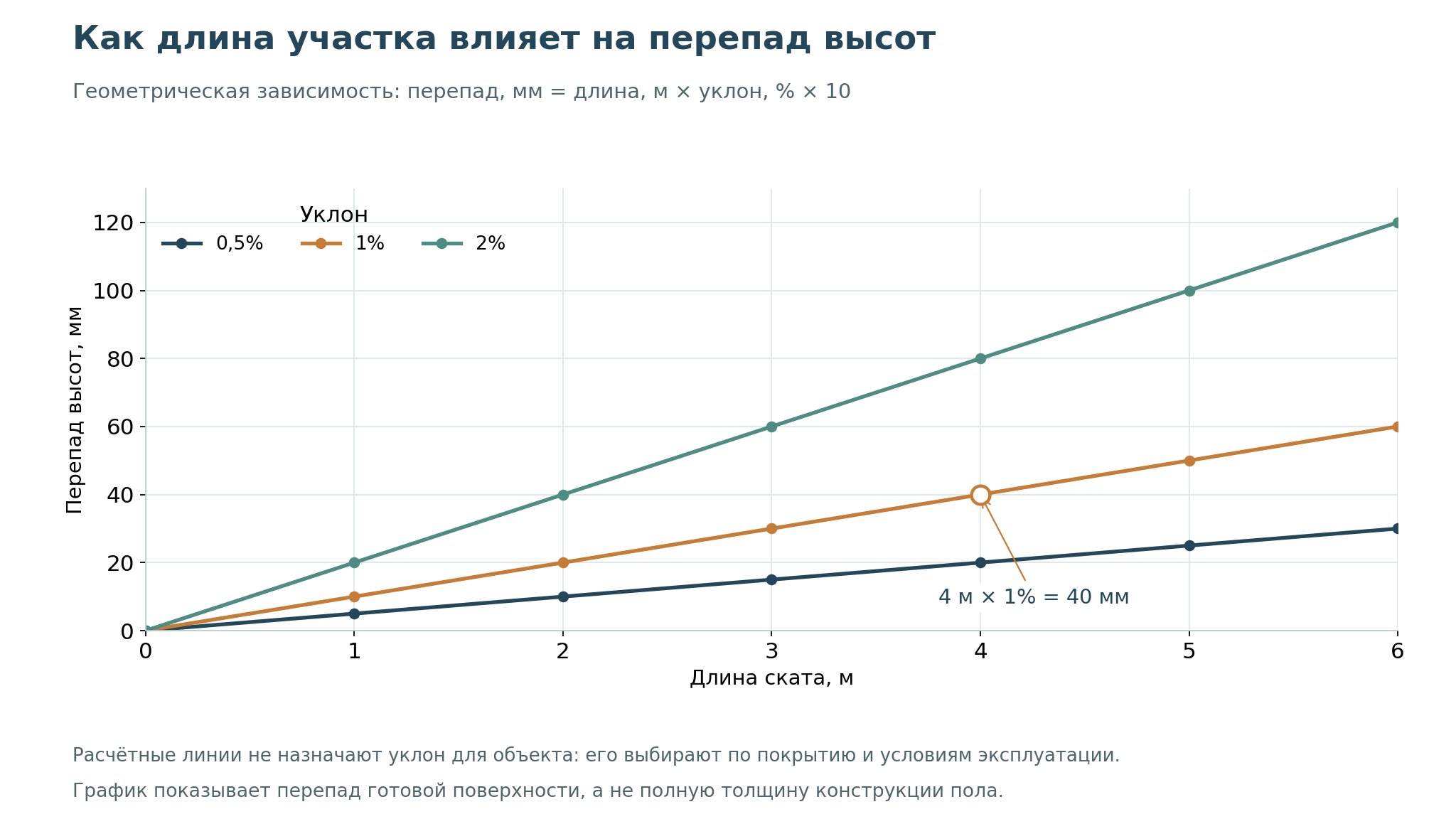

Процент уклона показывает изменение высоты относительно горизонтального расстояния. Один процент — это 10 мм на один метр. Уклон 1% не равен одному градусу.

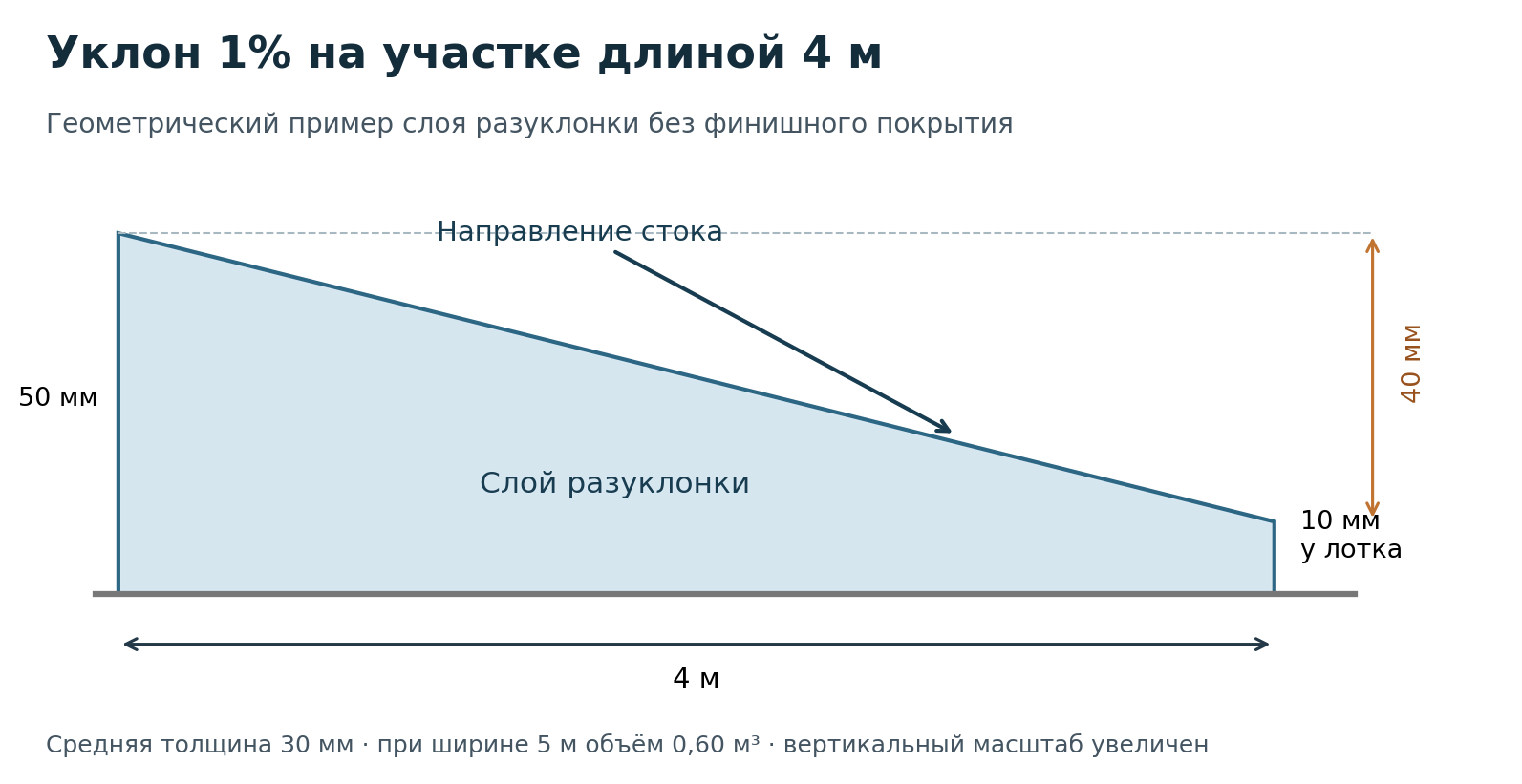

Пример. От дальней границы участка до лотка 4 м. При выбранном уклоне 1% готовая поверхность у дальней границы должна быть выше входной отметки на 40 мм. Если материалу для формирования уклона требуется минимум 10 мм у лотка, то на исходно горизонтальном основании его толщина у дальней границы составит 50 мм. Финишный слой в этом примере имеет постоянную толщину и в расчёт клина не входит.

При ширине участка 5 м площадь составит 20 м², средняя толщина клина — 30 мм, а геометрический объём — 0,60 м³. Это расчёт для одного ровного ската и горизонтальной исходной плоскости. Реальный объём определяют по съёмке, с учётом неровностей и технологических потерь. Допущение о минимальных 10 мм не является характеристикой любого ремонтного состава.

Больший уклон не всегда удобнее. Его согласуют с движением рохлей, устойчивостью оборудования, дверями и рабочими местами. Когда допустимых отметок не хватает, рассматривают другую разбивку на скаты, дополнительный водоприёмник или реконструкцию основания.

Высотную съёмку привязывают к единому реперу. Нужны отметки пола у оборудования и дверей, в низких точках, по предполагаемой линии лотка и в месте подключения. Отдельно фиксируют отметку низа выпуска и доступную глубину для труб.

Расход воды определяют по сценарию эксплуатации: сколько постов мойки работает одновременно, как сливается оборудование, возможен ли залповый сброс. Для иллюстрации: два поста по 20 л/мин дают вместе 40 л/мин, то есть около 0,67 л/с. Эта арифметика ещё не задаёт размер лотка: нужно проверить вход, выпуск, трубопровод, загрязнение и одновременные сбросы.

До резки плиты уточняют её конструкцию, расположение арматуры и скрытых коммуникаций. Для пола на перекрытии вмешательство согласуют с проектировщиком. Прорезь под канал может изменить работу существующей конструкции, поэтому ширину и глубину выбирают по согласованному решению.

Локальное исправление уклона

Подходит, если проблема ограничена небольшой зоной, основание работоспособно, а водоотвод имеет достаточную пропускную способность. Можно убрать допустимый по проекту выступ либо сформировать недостающий скат ремонтным материалом. Перед шлифованием проверяют, сколько бетона разрешено снять; перед наращиванием — минимальную толщину и сцепление выбранной системы.

Обычная самовыравнивающаяся смесь не является универсальным материалом для уклонов. Нужен состав, который производитель допускает наносить с требуемой геометрией. Сведение слоя «на нет» допустимо только при прямом разрешении в его технической карте.

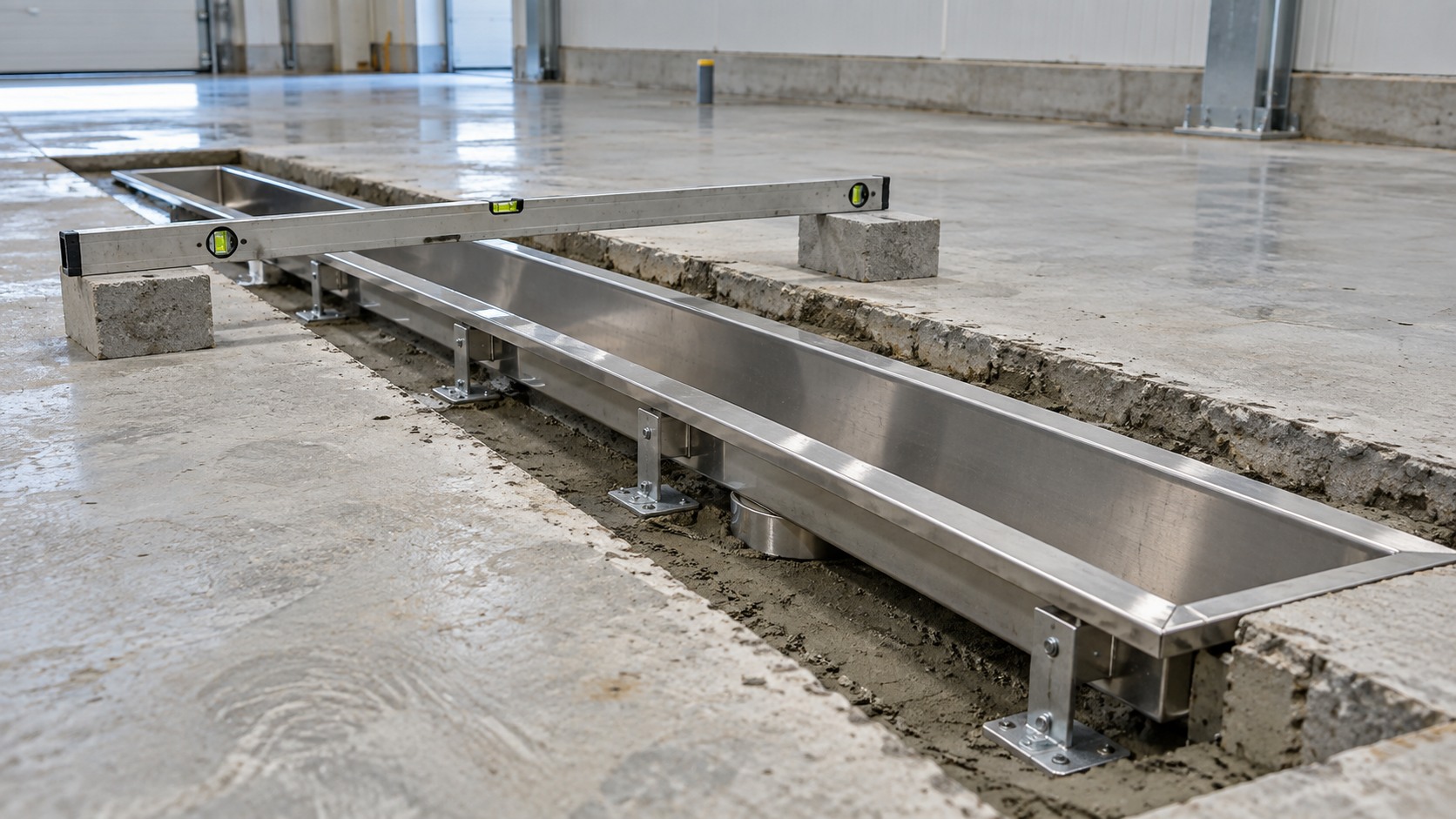

Установка или замена лотка

Этот сценарий рассматривают, когда существующей линии сбора недостаточно, она расположена неудачно либо повреждён сам канал. Работы могут включать демонтаж полосы пола, устройство трубопровода, монтаж лотка, восстановление опорной зоны, уклонов и покрытия. Все эти позиции должны входить в смету.

Нельзя считать, что новый лоток автоматически решит проблему. При высоком подключении, обратном уклоне трубы или недостаточном выпуске вода останется в помещении. Сначала проверяют возможность отвода, затем назначают расположение и отметки канала.

Реконструкция участка или всего пола

Она может понадобиться при множественных впадинах, неработающей схеме скатов, недостаточной толщине для ремонта или разрушенном основании. Иногда рациональнее разделить помещение на зоны: восстановить один проблемный участок, добавить линию сбора и сохранить пригодные поверхности.

В задании указывают не только длину и ширину канала. Важны состав стоков, температура, средства мойки, размеры загрязнений, доступ для очистки и движение транспорта. Марку нержавеющей стали выбирают по среде; само слово «нержавейка» не определяет стойкость ко всем реагентам.

Для погрузчика и рохли учитывают нагрузку на колесо, его размер и материал, направление пересечения канала, торможение и развороты. Толщина решётки сама по себе не подтверждает допустимую нагрузку. Требуется подтверждение для комплекта «решётка — рама — корпус — опирание» в принятом монтажном решении. По обозначению класса нагрузки нельзя напрямую определять допустимую массу погрузчика.

Пригодность к регулярной очистке проверяют практически: как снимается решётка, извлекается корзина, обслуживается гидрозатвор и промывается выпуск. Эти операции должны оставаться доступными после монтажа оборудования.

В этом месте встречаются разные материалы, температурные воздействия и колесная нагрузка. Если опорная зона имеет пустоты, кромка повреждена или покрытие заканчивается слишком тонко, локальный ремонт герметиком может не устранить причину.

Проект узла должен определять опирание и фиксацию лотка, восстановление бетона, сопряжение с гидроизоляцией при её наличии, окончание покрытия и необходимые швы. Материалы примыкания подбирают с учётом перемещений, воды, химии и способа мойки. Геометрию берут из согласованных решений производителя канала и производителя покрытия.

Например, СМТ для «Ризопур-5203 PurCem» указывает толщину нанесения 6–12 мм и специальные технологические пропилы, в том числе вдоль лотков. Эти параметры относятся к конкретному продукту. Они показывают, почему толщину и закрепление покрытия у канала нельзя назначать по привычке или переносить с другой системы. [2]

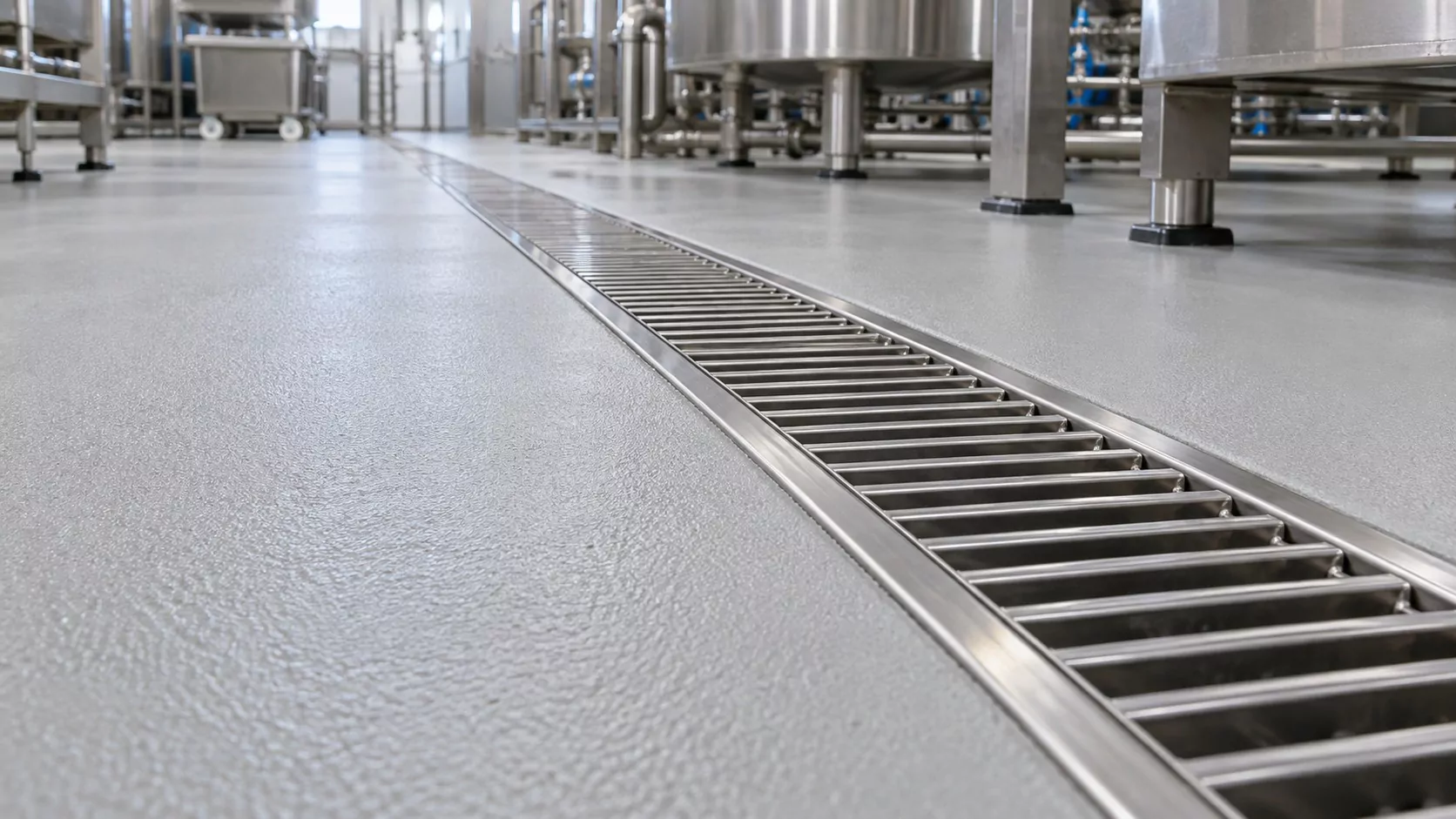

Для регулярно мокрых и нагреваемых участков рассматривают системы с подтверждённой стойкостью к фактической температуре и химии. Полиуретанцементное покрытие тоже подбирают по продукту и толщине: фраза «выдерживает горячую воду» без режима воздействия недостаточна. Более подробно условия производств рассмотрены в материалах о пивоварнях и рыбных цехах.

До начала ремонта согласуют контрольные точки и способ проверки. Приёмка включает исполнительную съёмку, осмотр узлов и контролируемую водную пробу после готовности всех материалов к контакту с водой.

Во время пробы проверяют, достигает ли поток водоприёмника, не возникает ли подпор и не появляется ли вода за пределами предусмотренной зоны. Объём, места подачи и длительность наблюдения заранее задают под рабочий сценарий. Проверка одной кружкой воды возле решётки не подтверждает работу всего помещения.

Плёнка влаги на фактурной поверхности и устойчивая лужа — разные явления. Критерий допустимого остатка и время его оценки фиксируют в договоре или программе приёмки. Локальную ровность и общий уклон также проверяют раздельно: ровный участок может иметь обратный уклон.

Ремонт полосы вокруг лотка и реконструкцию остальной площади полезно считать раздельно. Так заказчик видит стоимость обязательного вмешательства и дополнительного обновления пола. Итог зависит от глубины труб, состояния бетона, выбранного металла, нагрузок и режима работы предприятия.

Методичка по уклонам пром пола

Для предварительного расчёта ПромСпецПол направьте план помещения, площадь, фотографии луж и существующих лотков, видео после мойки и описание техники. Укажите город, температурный режим, моющие средства и возможное время остановки участка. Обратиться можно через Telegram-бот, по почте proekt@tehfloor.ru или телефону +7 950 773-73-72.

Какой уклон нужен к лотку в производственном цехе?

Пункт 4.5 СП 29.13330.2011 различает группы покрытий и режим воздействия жидкостей. Конкретный уклон назначают с учётом этих требований, расположения водоприёмников, оборудования и движения техники.

Можно ли убрать лужи новым наливным покрытием?

Само по себе тонкое покрытие не исправляет исходную геометрию. Сначала проверяют отметки и формируют уклоны подходящим материалом, затем выполняют финиш.

Можно ли установить лоток в готовый бетонный пол?

Да, если конструкция допускает вмешательство и существует подходящее подключение к канализации. До резки проверяют арматуру, коммуникации, глубину выпуска и решение по восстановлению плиты.

Почему вода не уходит, хотя уклон есть?

Причиной может быть высокий край водоприёмника, локальный обратный уклон, засор, недостаточный выпуск или подпор в сети. Проверяют весь путь воды до точки подключения.

Достаточно ли заменить герметик вокруг лотка?

Только если обследование подтвердило исправность остальных элементов узла. При движении корпуса, разрушенном бетоне или пустотах в опорной зоне требуется устранение этих причин.

1. СП 29.13330.2011 «Полы», текст с Изменением № 4. Пункт 4.5 — уклоны при воздействии жидкостей. Нормативный документ приведён в справочной правовой базе.

2. СМТ — Ризопур-5203 PurCem. Толщина и требования к закреплению конкретного покрытия.
