Как определить конструктив и спроектировать бетонный пол на грунте

Как определить конструктив и спроектировать бетонный пол на грунте

1. Назначение пола


1.1 Различные требования к бетонным полам

В зависимости от типа сооружения к полам предъявляются различные требования.

Для правильного выбора конструкции пола следует придерживаться следующих правил:


Подрядчик выполнит то, что вы ему закажете, но не более, так как он получает оплату только за то, что указано в Технических требованиях.


Надо определить, что важнее: долговечность полов и меньшая стоимость эксплуатации или меньшие единовременные затраты при строительстве. Следует помнить, что заниженные требования к качеству могут привести к высокой стоимости содержания полов, а также к перерывам в выпуске продукции.

Так, для обычных полов затраты на ремонт могут оказаться в 2-3 раза выше начальных затрат, что обуславливает нашу рекомендацию о выгодности строительства долговечных полов, т.к. суммарные затраты окажутся в конечном счёте меньше.


1.2 Общие требования к бетонным полам

Назначение полов

  • L = низкие требования (износостойкость – класс D)
  • М = средний уровень требований (износостойкость – класс С, допуски 3 А)
  • Н = высокие требования (износостойкость – класс В, допуски 3В)
  • НН = высший уровень требований
  • X = обязательно
  • (Х) = обязательно в отдельных случаях
  • О = не обязательно
  • f = в зависимости от основания

2 Функции полов

2.1 Система укладки бетона позволяет легко спроектировать долговечные полы

Общие важнейшие факторы, влияющие на определение размеров и технологию строительства полов, следующие:

a) Толщина бетонных полов должна быть минимально допустимой с учётом положения в грунте капилляропрерывающей прослойки. Пол должен иметь уплотнённую подсыпку, допускающую его минимальную просадку.

b) Пол должен иметь прочные швы на стадии укладки и упругие связи, в частности, в так называемых «изоляционных» швах у стационарных элементов подвижных конструкций.

c) Швы значительно влияют на стоимость содержания полов, при использовании правильных систем для швов — швы перестают быть их слабейшим местом.

d) Бетонная смесь для полов должна быть насыщена щебнем и иметь малое содержание воды, что достигается благодаря вакуумированию. Это позволит избежать образования трещин и обеспечит высокую износостойкость. Выравнивание и вибрирование поверхности секционной виброрейкой BT-90 Feniks-Grupp повысит ровность готового пола. Повторная механизированная обработка поверхности повысит качество верхнего слоя. При высшем уровне требований применяется упрочняющий материал Topping. Смесь наносится на поверхность до механизированной затирки и нанесения специального состава, образующего на поверхности плёнку для ухода за свежеуложенным бетоном.

ТРЕБОВАНИЯ

2.2 Проектирование высококачественных бетонных полов

Правильно выбранные требования способствуют долговечности полов и снижению затрат на их содержание. В противном случае затраты на эксплуатацию или ремонт значительно возрастают.

Для достижения высокого качества пола надо правильно выбрать материал и технологию выполнения работ.

2.3 Нагрузки

Два вида нагрузок обычно определяют толщину полов:

Колёсная

от вилочного погрузчика, грузовых автомобилей и т.п.

Сосредоточенная

от системы стоек. Ноги стойки размещены на расстоянии 30 – 40 см или 3 – 4 м.

2.4 Колёсные нагрузки.

Нагрузки от погрузчиков рассматриваются в одном случае как статические (погрузчик, стоящий на месте), а в другом учитывается динамическая нагрузка от погрузчика в движении.

Почти всегда нагрузка от передних колес автопогрузчика значительно выше, чем от задних, поэтому в расчёт принимаются максимальные значения нагрузки.

Динамические нагрузки обычно специально не рассчитываются, а учитываются повышающим коэффициентом, равным 1.4, к статической колёсной нагрузке, учитывающим также ударные воздействия на полы.

Обратите внимание! Без обрезинивания стальных ободов колёс нагрузка на поверхность может достичь 5-9 МПа. Это происходит из-за малой площади контакта с поверхностью пола. Следует проконсультироваться с производственниками с целью уточнения точных расчётных величин для предупреждения сколов и других повреждений полов.

Автопогрузчики с грузоподъёмностью до 6000 кг, обычно имеют одиночные колёса, расположенные на расстоянии 1200 мм друг от друга. В больших грузовых автомобилях это расстояние может быть больше.


ТР – Центр тяжести

2.5 Таблица статических нагрузок

Уравновешенные вилочные автопогрузчики с двигателем внутреннего сгорания.

Давление в колёсах (пневматиках) р=0,8 МПа


Уравновешенные вилочные электропогрузчики

Давление в колёсах (пневматиках) р=1,0 МПа


Обратите внимание, что эти таблицы составлены на основе данных для вилочных автопогрузчиков CLARK и KALMAR LMV. Следует учесть возможность других показателей для иных типов машин. Положение центра тяжести см. рис.1.

2.6 Сосредоточенные нагрузки


Если расстояние между опорами превышает 2 м, то их надо рассматривать как отдельно стоящие, без учёта влияния друг на друга.

2.7 Принципы определения размеров полов на грунтах







Изгибающий момент от контактных нагрузок для неармированных полов типа 50 рассчитывается по теории упругости.

Для неармированных полов из бетона класса Вр 4,5. прочность на растяжение при изгибе уменьшится до величины предельного напряжения fch=2,0МПа (после вычитания растягивающей силы после усадки).

Для армированных полов допускается перераспределение напряжений и изгибающие моменты рассчитываются по теории предельных состояний.

2.8 Как пользоваться диаграммами


Внешние края и углы пола типа 50 могут выдержать сосредоточенную нагрузку равную 0.5 FR, т.е. половину рассчитанного по диаграмме значения, если не делались другие расчёты.

В данном издании содержатся основные диаграммы для вычисления изгибающего момента плит на упругом основании, подверженных действию сосредоточенных или линейных нагрузок.

Края полов с армированием (другого) типа могут выдержать нагрузку 0.75 FR.

3 Грунтовые условия

3.1 Условия строительных площадок и усиливающие слои

Учитывают:

  • состояние местных грунтов, в частности, плотность и влажность,
  • необходимость подстилающей теплоизоляции,
  • укладку труб, нагревательного провода и т.п.,
  • необходимость устройства анкеров в полу.

По условиям производства работ можно выделить четыре группы строительных площадок:


Во всех случаях, следует стремиться выбирать минимальную толщину плит, но с учётом возможности прокладки труб и установки анкеров, а также концентрации нагрузки.

Капилляропрерывающий и усиливающий слои должны быть тонкими, т.е. около 200 мм. На несвязных грунтах толщину усиливающего слоя следует увеличить.

3.2 Данные о материалах оснований для полов

Модули упругости Ek для длительных нагрузок


3.3 Усиливающие слои. Теплоизоляция.

Выбор толщины слоя, уплотнение

Надо стремиться получить наибольшие значения модуля упругости Еekv.

Необходимо выполнить следующие условия:

  • На плотном грунте усиливающий слой должен быть толщиной 150 мм.
  • С точки зрения экономии лучше увеличить толщину пола, чем организовывать толстый усиливающий слой основания.

Расчёт Еekv

Выбор соответствующего варианта производится по рис. 7, 8. Для каждого варианта рассчитывается свой Еekv.

Нормальный вариант


Ео = Модуль упругости усиливающего слоя

Еu = Модуль упругости грунта е = 2.72

С теплоизоляцией


Ео = Модуль упругости теплоизоляционной плиты

Еи = Модуль упругости грунта и усиливающего слоя е = 2.72

4 Типы полов

4.1 Три типа высококачественых полов на грунтах

Число обозначает приблизительную величину контактной нагрузки в кН.


Пол 50

с большим количеством швов под нагрузки около 50 кН.

Толщина пола 100-150 мм; пол рассчитан под сравнительно лёгкие нагрузки, не армированный, с организованными швами, в частности, через шпунтовые соединения.

Технология его устройства не позволяет избежать образования швов сжатия. В полах 50 шов устраивается с одной стороны. Для предотвращения образования трещин с противоположной стороны, необходимо установить анкер. В этом случае трещины образуются по организованной линии шва. Кроме армирования анкером другого армирования не предусмотрено.

Полы 50 можно укладывать на открытом воздухе. В таком случае пол делается из бетонной смеси с воздухововлекающими добавками. Расстояние между швами сжатия уменьшается до 5 м. Если толщину пола увеличить до 200 мм, то такой пол может выдерживать более высокие нагрузки.

Пол 100

под нагрузки около 100 кН.

Предусмотрено сквозное центральное армирование или фибробетон. Пол предназначен под разнообразные нагрузки. В зависимости от плотности основания толщина пола выбирается 100-150 мм. Швы организуются на расстоянии 20 или менее метров. В полах из фибробетона швы организуют пропилом. Размеры определяются по инструкции CBI (Шведский Институт Бетона и Цемента)

Пол 200

без швов, под нагрузки около 200 кН.

Толщина пола 120-200 мм; двойное армирование. Дополнительное армирование необходимо для предотвращения распространения трещин.

4.2 ПОЛ 50

Область применения:

  • Небольшие магазины
  • Гаражи
  • Подвалы
  • Дороги и открытые площадки
  • Склады


1. Мембрана скольжения

2. Бетонный маяк

3. Treform 80 или 120 (иногда Treform 160 при толщине пола 200 мм на открытом воздухе). Если расстояние между рельс-формами до 6 м (до 5 м на открытом воздухе) одна сторона формы смазывается; другая – закрепляется фиксирующим анкером. Для изоляции полов от колонн и других аналогичных препятствий устраивают изоляционный шов при помощи специальных Treform.

4. Марка бетона – по проекту.

5. Вибрирование секционной виброрейкой BT 90, механическое заглаживание и затирка; возможно применение гранолитного упрочняющего бетонного материала Topping, окраска по проекту.

Проектирование пола 50 из неармированного бетона Вр 3.5


Для квадратной поверхности нагружения а х а расчёт ведётся следующим образом:


Для спаренных колёс F/2 с радиусом контакта r2 на расстоянии s необходимо перейти к нагрузкам F с использованием эквивалента



4.3 ПОЛ 100

Область применения:

  • Большие промышленные здания
  • Типографии
  • Дорожные покрытия
  • Хранилища с высокими стеллажами
  • Полы с теплоизоляцией
  • Полы в закрытых помещениях
  • Полы на террасах
  • Бетонные площадки дворов


Ks — Арматурные стержни

Nps — Сетка заводско- го изготовления

1. Мембрана скольжения

2. Бетонный маяк

3. Treform 80 или 120 на расстоянии друг от друга до 20 м в обоих направлениях.

4. Бетон по проекту.

Армирование для толщины:

t=80: #d5 s 150 Nps соответствует Шведскому стандарту по ВВК 94 # d8 s 200 Ks 500 (1)

t=100: #d6 s 150 Nps 500 соответствует по BBK 94 # d10 s 200 Ks 500 (1) См.рис.12.

t=120: #d7 s Nps 500 соответствует по BBK 94 # d10 s 150 Ks 500(1) См.рис.12.

t=150:# d7 s 150 Nps 500 соответствует по BBK 94 # d10 s 125 Ks 500(1)

Другой вариант: Армирование стальной фиброй, проектируется для конкретного случая по согласованию с производителем фибры (2).

5. Вибрирование и выравнивание поверхности секционной виброрейкой BT 90, механизированное заглаживание и затирка. Возможно применение гранолитного упрочняющего материала Т6000; цвет по проекту.

Пол 100, усиленный по центру арматурой для повышения трещиностойкости.

Степень армирования по Шведскому стандарту ВВК94

Такое армирование необходимо для повышения трещиностойкости при больших расстояниях между швами – до 20 м. При меньших расстояниях, до 12 м, возможно армирование сеткой меньших размеров, но тогда FR рассчитывается для каждого конкретного случая.


Для груза квадратной формы а х а расчет ведется следующим образом:


Для спаренных колёс F/2 с радиусом контакта r2 на расстоянии s необходимо перейти к нагрузкам F с использованием эквивалента:



4.4 ПОЛ 100

Область применения

  • Цеха тяжёлой промышленности
  • Хранилища с высокими стеллажами
  • Бункеры
  • Причалы
  • Аэродромы


1. Мембрана скольжения

2. Специальный изоляционный шов вокруг препятствий

3. Двойные стержни Ks500 d12 s 150L=1000

4. Бетон по проекту.

Армирование:

t=120: по низу d8 s 175 Nps 500; по верху d7 s 175 Nps 500 См. рис.15.

t=150: по низу d8 s 150 Nps 500; по верху d8 s 150 Nps 500 См. рис.15.

t=200: по низу # d12 s 150 Ks; по верху # d10 s 150 Ks 500

5. Вибрирование бетонной смеси глубинными вибраторами Wacker Neuson IRFU-55, выравнивание поверхности виброрейкой секционной BT-90, механизированное заглаживание и затирка двухроторным вертолетом WACKER NEUSON CRT-36. Возможно нанесение на поверхность гранолитного упрочняющего материала Topping; цвет по проекту.

Проектирование пола 200 с двойным армированием


Для груза квадратной формы а х а рассчитывается следующим образом


Для спаренных колёс F/2 с радиусом контакта r2 на расстоянии s необходимо перейти к нагрузкам F с использованием эквивалента:



5 Примеры расчетов

5.1 Пример 1

Предположим, что не изолированный промышленный пол будет уложен на плотный осадочный грунт. Пол будет подвержен осевой нагрузке 80 кН с двумя площадками нагружения r2 120 мм на расстоянии s=1000 мм.

Осевое давление рассчитывается с учётом степени уплотнения:


Толщина пола устанавливается для нормального положения капилляро-прерывающего и усиливающего слоёв.

1. Выбор основания. Толщина слоя выбрана 200 мм.

2. Расчёт Еekv.

В соответствии с типом пола Еu =10 МПа, тогда:


3. Выбор толщины t

Осевая нагрузка пересчитывается распределённая на эквивалентную сосредоточенную нагрузку F=80 kН, что даёт:


Проверим t=100

По диаграмме получается FR = 148 кН > 80

При r0 = r2 = 120 мм из диаграммы следует FR =83 кН > 80/2


Считывание по диаграмме. Пример 1.

Выбирается ПОЛ 100, толщина 100 мм и армирование по Шведскому стандарту ВВК 94.

Расстояние между швами сжатия ?20м

5.2 Пример 2

Пол в складском помещении предназначен под высокие стеллажи. Пол не изолированный, грунт плотный, связный.

Стойки стеллажей размещены по сетке 1,8 х 2,5 м. Площадь опорных поверхностей 200х200 мм при максимальной нагрузке 150 кН.

1. Выбор типа пола и основания. Выбран ПОЛ 200.

Выбран капилляропрерывающий слой толщиной 150 мм из уплотнённого мелкодроблёного щебня.

2. Расчёт Eekv.

Согласно пункту 2 примера Еu=30 МПа


3. Выбор толщины t.

Радиус ro для опор стеллажей будет:


Проверим t=120. См. рис. 19.

По диаграмме

при ro=127 мм FR=190 кН > 150

при ro=495 мм FR=300 кН = 2 • 150


Считывание по диаграмме. Пример 2.

Выбирается ПОЛ 200, толщина 120 мм и армирование по Шведскому стандарту ВВК 94, т.е. по низу d8 s175, по верху d7 s175 Nps500.

5.3 Пример 3

Теплоизолированный пол укладывается с расчётом движения вилочного электропогрузчика грузоподъёмностью 1500 кг. Пол включает теплоизолирующие плиты толщиной 100 мм из вспученного полистирола плотностью 50 кг/м3 Модуль упругости подготовленного основания считаем равным 20МПа.

Расстояние между колёсами S = 1 м. Обода колёс обрезинены.

1. Выбор основания.

Под теплоизолирующие плиты укладывается капилляропрерывающий слой толщиной 150 мм из дроблёного камня. Поверх него укладывается слой гравия толщиной 50 мм. На теплоизолирующие плиты укладывается слой тощего бетона В 12.5 толщиной 40 мм в для их защиты и в качестве поверхности для укладки арматуры.


2. Расчёт Eekv:

Eo определяется по таблице 3.2.

Eo= 0,1Е =0,1 • 50 = 5 МПа < Еu = 20


3. Выбор типа пола и его толщины t

Это ранее подробно описано с исходными данными для осевой нагрузки 3900 кг = 39 кН на два колеса. С учётом коэффициента уплотнения, равного 1.4, нагрузка на колесо будет:

1.4 • 39/2 = 27 кН

Предположим, что давление в колесе составляет 1,0 МПа. Проверим пол тип 100.

Зная давление в колёсах и площади их контакта, по соответствующим формулам получаем:


соответствующий нагрузке F/2 = 27 кН

Также проверяем двойную нагрузку 54 кН, действующую при расстоянии между колёсами 1 м:


Проверим толщину пола t=100 мм по диаграмме на рис.21.

Эти предполагаемые данные переносим на диаграмму:


Считывание по диаграмме. Пример 3.

Из диаграммы получаем:

при ro=93 мм FR=37 кН > 27

при ro=319 мм FR=139 кН > 54

Выбирается ПОЛ 100, толщина 100 мм и армирование по Шведскому стандарту ВВК 94. Так как расчетная нагрузка в два раза меньше допустимой, то при расстоянии между швами до 12 м армирование можно уменьшить.

6 Расчет прочности

6.1 ПОЛ 50 ОА (без армирования) на грунте

Описание.


Плита сооружается на грунте разной степени плотности с различными укрепляющими и изоляционными материалами.

Между основанием плиты и грунтом или укрепляющим или изолирующим материалом прокладывается мембрана, которая уменьшает трение между слоями и предотвращает впитывание в основание воды из укладываемой бетонной смеси.

Предусмотрена изоляция полов от колонн и других аналогичных препятствий изоляционным швом при помощи специальных Treform. Пол выполняется без арматуры со швами сжатия на расстоянии до 6 м друг от друга (на улице до 5 м). Поперечные швы делаются аналогично продольным с использованием Treform 80 или 120 (160).

Бетон для пола, проверяемый на прочность при растяжении, это бетон с вакуумной обработкой класса Вр 3.5 МПа, что соответствует классу прочности на сжатие В25. Заполнители более крупные по размеру, чем для бетона, используемого в других целях.

Расчетные методы, критерии определения размеров, ссылки

Прочность пола рассчитывается в соответствии с методикой «Бетонные покрытия», разработанной A. Лосбергом (1), Техническим Университетом Халмера г. Гётеборг, (Швеция), Институтом технических конструкций, Бетонные конструкции (2), и рекомендациями 1:89 (3) Института цемента и бетона.

Действие сосредоточенных нагрузок рассчитывается в соответствии с теорией упругости грунтов и грунтовых оснований. Эффекты усадки и температурных изменений оцениваются напряжениями в 1.0 МПа. Расчет производится в соответствии со Шведским стандартом ВВК94 (4).

Снижение прочности бетона в результате усталости под нагрузкой учтено следующими показателями: для холодных складов n = 104, а для нагреваемых помещений n = 105. Запас прочности включает значения Eekv=1,10 или 50 Мпа для оснований полов (с учетом теплоизоляции).

Этот так называемый эквивалентный модуль упругости, который определяется для выбранного варианта конструкции полов по методу, описанному в Шведских строительных стандартах. Полученные величины затем интерполируются по вышеприведенным диаграммам. В диаграммах представлены комбинации FR – ro, допускаемые для полов разной толщины t на соответствующих основаниях. Если нагрузка представлена двумя сосредоточенными силами F/2 на расстоянии s, то она пересчитывается на нагрузку F с радиусом контакта ro, что соответствует эквивалентному действию нагрузки.

Расчёты

Прочность бетона на растяжение при изгибе под влиянием сосредоточенной нагрузки принимается 2.0 МПа.


При контроле усталости значение ?1 принимается:

Для холодных помещений ?1 = 0

Для тёплых помещений: ?1 = 0,5 • 0,7 = 0,35 МПа = 0,12 • fct

При n = 104 и ?1 =0 получаем:

?2 = 0,7 • fct = 0,7 •4.5/1.5= 2.1 МПа

При n = 105 и ?1 =0,12 fct получаем

?2 = 0,67 • fct = 0,67•4.5/1.5=2.0 МПа

С учётом этих значений для определения величины сосредоточенной нагрузки используется ?2 = 2.0 МПа.

На участках, где сосредоточенна максимальная нагрузка на пол, значение F можно увеличить на 10%.

Рассматривая случай 1 нагрузки по табл.1 в публикации Лосберга, получим:


где:


6.2 ПОЛ 100 ОА (армирование по центру) на грунте


Рис.23

Плиты укладываются на грунтовые основания различной плотности и при необходимости включающие усиливающий и изоляционный слои. Мембрана скольжения между основанием и плитой снижает трение между ними и предотвращает впитывание в основание воды из укладываемой бетонной смеси. Предусмотрена изоляция полов от колонн и других аналогичных препятствий изоляционным швом при помощи специальных Treform. Для устройства швов используется Treform 80 – 120.

Бетон следует брать марки В20 с наполнителем более крупным, чем предусмотрен для других целей.

Методы расчета, критерии выбора размеров, запись

Прочность пола рассчитывается в соответствии с методикой «Бетонные покрытия», разработанной A.Лосбергом, Техническим Университетом Халмера г. Гётеборг, (Швеция), Институтом технических конструкций, Бетонные конструкции, и рекомендациями 1:89 Института цемента и бетона.

Влияние сосредоточенных нагрузок рассчитывается в соответствии с теорией упругости грунтов и грунтовых оснований, изложенной в указанных публикациях. Определение размеров пола осуществляется по теории, учитывающей точку начала текучести без учета влияния усадки и температурных воздействий, воспринимаемых арматурой до этой точки. Растягивающие воздействия считаются исключёнными на стадии текучести. Определение размеров пола осуществляется в соответствии со Шведским строительным стандартом ВКК94.

Диаграмма допустимых комбинаций F – ro относится к полам толщиной 80, 120 и 150 мм при основаниях с Eekv = 1, 5, 10, 25 или 50 МПа. Эти так называемые эквивалентные модули упругости рассчитываются для указанных полов в соответствии с методом, описанным в Шведских строительных нормах 1980г.

Промежуточные значения устанавливаются путём интерполяции между кривыми. Если сосреточенная нагрузка разделена на две опоры на расстоянии S, то значения пересчитываются для нагрузки F с эквивалентным радиусом контакта ro.

Расчёты

По диаграмме 3 в публикации Ласберга для одиночной нагрузки рассчитывается:


Для значения


несущая способность точки текучести сечения пола, рассчитываемая в соответствии со стандартом ВКК94, устанавливается: t=80 мм с армированием Ks500 # d8 с 200


Расчётное значение принимается равным 3/F®

Для t=100 мм армирование Ks500 # d10 с 200


Расчётное значение принимается равным 5.2/F®

Для t=120 мм армирование Ks500 # d10 c 150


Расчётное значение принимается равным 7.5/F®

7 Примеры проектирования

7.1 Что надо знать о промышленных бетонных полах

В промышленных зданиях полы представляют собой их важнейшую часть. Следовательно, для достижения их высокого качества должны быть установлены определённые требования к материалам, оборудованию, порядку ведения работ. Основными требованиями к бетону являются: прочность, износостойкость, долговечность. Если эти требования принимаются в расчёт при проектировании, то высокое качество пола обеспечивается без дополнительных мер. Вместе с тем, подрядчик должен иметь соответствующий проект с учётом всех особенностей полов.

При проектировании пола можно руководствоваться следующими положениями:

— Наибольшая стоимость ремонтных работ обусловлена плохим качеством швов.

— Полосы бетонирования не должны располагаться поперёк направления движения транспорта по готовому покрытию.

— Если содержание цемента превышает 400 кг/м3, то износостойкость при этом не увеличивается, так как резко возрастает усадка.

— Вакуумирование обеспечивает повышение прочности на сжатие в верхних слоях бетонных полов не менее, чем на 10 МПа.

— В бетоне класса В20 после вакуумного обезвоживания содержание воды такое же, как в бетоне класса В30-40.

— Отделка поверхности секционной виброрейкой BT90 Feniks-Grupp, включая механизированное заглаживание затирочными машинам Wacker Neuson CRT-36, увеличивает износостойкость до 500%, что снижает пылеобразование.

— Лучший путь получения высококачественных полов – это разработка качественных проектов.

7.2 Бетонные смеси

Данные рекомендации действительны для полов 50-150.

Приводимые данные должны найти отражение в проектах.

Материалы

Заполнитель: Смеси приведённой ниже гранулометрии.

Максимальный размер частиц не более 1/4 толщины пола


Цемент: Стандартный Портланд около 300 кг/м3

Осадка конуса 8 -10 см. (действительно и для сталифибробетона)

Содержание вовлеченного воздуха 4-5% для наружных бетонных поверхностей.

Никаких других добавок

Зимой подогрев укладываемой бетонной смеси до 25 °C.

Предварительные испытания бетона: Производитель должен проводить дополнительные тестирования не менее, чем на трёх строительных площадках в год.

Приготовленная на месте бетонная смесь и сталефибробетон должны подвергаться предварительному тестированию перед каждым выполнением работ на конкретном объекте. Предварительное тестирование осуществляется согласно Шведским стандартам SS 137213 на трёх кубиках с размерами ребра 150 мм в 7–суточном возрасте методом Trevac-meter test.


РЕГЛАМЕНТ ВЫПОЛНЕНИЯ РАБОТ

Вибрирование: виброрейкой секционной BT-90 Feniks-Grupp

Вакуумирование: обезвоживание: 1-3 мин. на 10 мм толщины бетона при температуре 10-30°С

Механизированное

заглаживание: затирочной машиной Wacker Neuson CRT-36 не менее одного раза, вне помещений, в гаражах, парковках и т.д. – два раза.

Перед механизированной затиркой проводится проверка и подгонка ровности поверхности до заданного класса допусков.

Класс ровности:

3А, т.е.

Выпуклости:

L= 0.25 м допуск ±2 мм

L= 2.0 м допуск ±5 мм

Уклоны:

L= 2-6 м допуск ±8 мм

L= 6.1-18 м допуск ±12 мм

L= < 18 м допуск ±20 мм

Уровень относительно второй точки:

допуск ±20мм

Класс ровности:

3B, т.е.

Выпуклости

L= 0.25 м допуск ±1.2 мм

L= 2.0 м допуск ±3 мм

Уклоны

L= 2-6 м допуск ±8 мм

L= 6.1-18 м допуск ±12 мм

L= < 18 м допуск ±20 мм

Уровень во второй точке

допуск ±20 мм

Специальные допуски по необходимости

Механизированная затирка – не менее двух раз, не делается на открытых автостоянках и т.п.

Износостойкость

Класс С, т.е. заглаживание за один проход, затирка за два прохода

Класс В, т.е. заглаживание за один проход, затирка за два основных прохода и один дополнительный, предварительные испытания по методу SS 137241

Класс А, т.е. одно заглаживание и четыре затирки, плюс нанесение Topping и дополнительная затирка

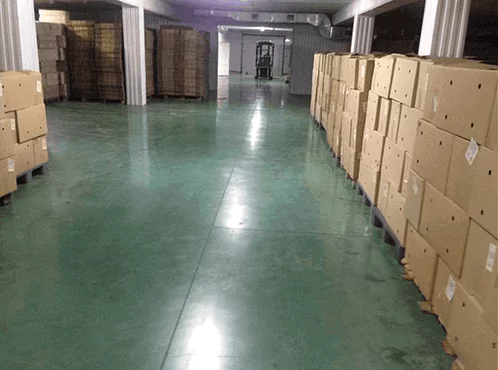

Цвет: по проекту

Состав для образования защитного покрытия.

Данная статья взята с сайта: bt90.ru

#Пол #Бетонный #Промышленный #Топпинг #Упрочнитель #Безпылевой #Рассчетпола

Facebook Comments
0
