Токопроводящий, токорассеивающий и антистатический пол: в чем разница
Токопроводящий, токорассеивающий и антистатический пол: в чем разница
Кратко: Заказчики часто называют любой ESD-пол «антистатическим», но для проекта этого недостаточно. Инженеру нужен измеряемый результат: диапазон сопротивления, схема заземления, карта медной ленты, метод измерения, условия эксплуатации и повторный контроль. Без этих пунктов нельзя ни выбрать правильную систему, ни принять ее на объекте.
ESD-система начинается с бесшовного и стабильно подготовленного покрытия, но на этом не заканчивается: нужны заземление, измерения и режим эксплуатации.
Почему слово «антистатический» не работает без цифр
В коммерческом разговоре термин «антистатический пол» удобен, но в техническом задании он слишком расплывчатый. Под этим названием могут предлагать совершенно разные по электрическим свойствам покрытия: от токорассеивающих систем для электроники до покрытий, которые просто снижают накопление заряда в бытовых условиях и не подходят для реальной ESD-защиты.
Инженерный подход другой: сначала определяется задача, затем диапазон сопротивления, метод измерения и схема отвода заряда. И только после этого выбирается материал — эпоксидный, полиуретановый, токопроводящий грунт, медная лента, количество точек заземления и правила эксплуатации.
Базовые понятия: conductive, dissipative и просто «anti-static»
Для приемки ESD-пола важен не только монтаж, но и корректное измерительное оборудование и понятный протокол проверки.
| Тип системы | Типовой диапазон сопротивления | Где применяют |
|---|---|---|
| Токопроводящий (conductive) | порядка 10⁴–10⁶ Ом | зоны, где нужен быстрый и управляемый отвод заряда; применяется по отдельному проекту и требованиям процесса |
| Токорассеивающий (dissipative) | порядка 10⁶–10⁹ Ом | электроника, приборостроение, лаборатории, ESD-рабочие зоны и часть cleanroom-помещений |
| «Антистатический» как маркетинговый термин | без диапазона говорить нельзя | для проекта этого недостаточно; обязательно нужна расшифровка по сопротивлению и методу измерения |
| Изолирующий пол | выше 10⁹ Ом и далее | для ESD-задач часто не подходит, даже если визуально похож на «антистатический» |

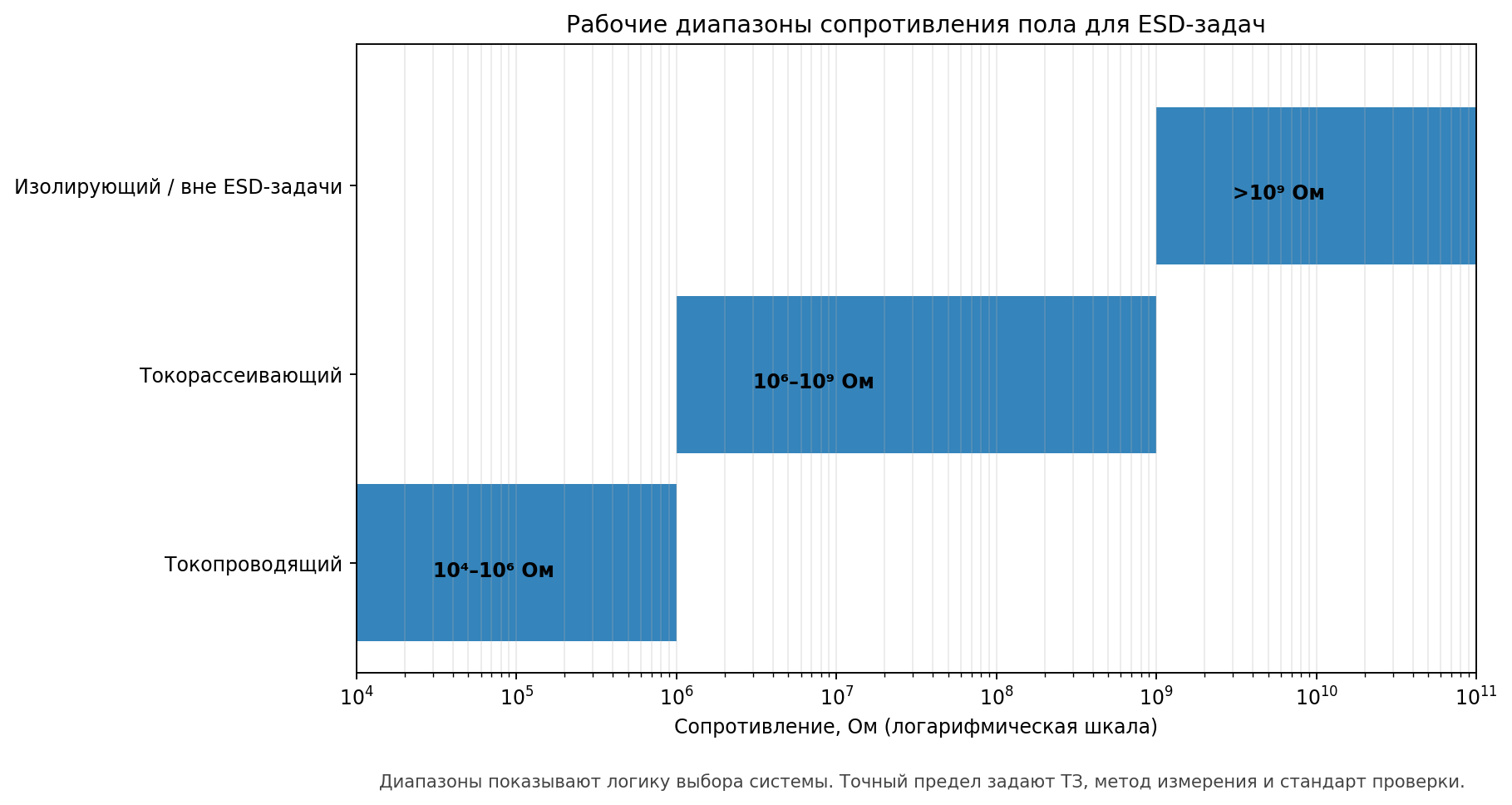

График: рабочие диапазоны сопротивления пола
Диапазон сопротивления задают проектом и методом измерения. Слово «антистатический» без цифр для инженерной приемки бесполезно.
ESD-пол — это не только покрытие
Зоны электроники и точной сборки особенно чувствительны к статике. Поэтому для них недостаточно фразы «антистатическое покрытие» — нужен конкретный диапазон сопротивления и вся ESD-цепочка.
Правильно говорить не «сделали антистатический пол», а «собрали ESD-систему». В нее входят основание, токопроводящий или токорассеивающий слой, медная лента, заземление, обувь персонала, колеса тележек, мебель, режим уборки и протокол измерений. Если один элемент выпадает, система перестает давать стабильный результат.
На практике чаще всего проваливаются две вещи. Первая — отсутствие нормального задания по сопротивлению и методу измерения. Вторая — попытка сдать пол только визуально, без карты измерений по точкам и без проверки связи с заземлением.
Что обязательно должно быть в ТЗ
| Пункт задания | Что фиксировать | Зачем это нужно |
|---|---|---|
| Тип защищаемого процесса | электроника, лаборатория, серверная, фарма, участок сборки, зона с чувствительными компонентами | От этого зависит выбор диапазона сопротивления и тип системы |
| Диапазон сопротивления | например, 10⁶–10⁹ Ом или иной диапазон по проекту | Без цифр нельзя ни выбрать систему, ни принять результат |
| Метод измерения | сопротивление к земле, point-to-point, система «человек–обувь–пол» | Разные методы дают разные показатели и по-разному оценивают работоспособность |
| Схема заземления | куда подключаются ленты, кто отвечает за контур, где выводы | Пол без рабочего пути отвода заряда не решает задачу ESD |
| Карта медной ленты | сетка, шаг, зоны усиления, обход швов и оборудования | Исключает «мертвые» участки с нестабильным сопротивлением |
| Регламент уборки и эксплуатации | какая обувь, какие колеса, какие моющие средства и как часто проверять систему | Неправильная химия и эксплуатация меняют электрические свойства поверхности |
Медная лента и точки заземления
Медная лента — это не декоративный элемент и не «галочка» в смете. Она формирует путь отвода заряда от системы пола к заземлению. Для некоторых промышленных ESD-систем производители дают практические ориентиры: один earthing point способен обслуживать порядка 300 м², а расстояние между точками по помещению не должно расти бездумно. Но это именно ориентир конкретной системы, а не универсальная норма на все случаи.
Частые ошибки: редкая сетка, потеря контакта на стыках, отсутствие нормального вывода к заземлению, повреждение ленты при последующих работах, а также попытка сдать пол до монтажа оборудования, после которого реальная электрическая картина помещения меняется.
Как принимать ESD-пол
| Проверка | Что показывает | Когда обязательна |
|---|---|---|
| Сопротивление к земле | есть ли стабильный путь отвода заряда от покрытия к точке заземления | при базовой приемке ESD-покрытия |
| Измерение point-to-point | равномерность электрических свойств по поверхности | для больших площадей и зон с неоднородной геометрией |
| Проверка «человек–обувь–пол» | работает ли система в реальной эксплуатации персонала | для участков электроники, монтажных и сборочных мест |
| Повторный контроль после запуска | не изменилась ли система после оборудования, уборки и эксплуатации | после ввода объекта и далее по регламенту |
Что чаще всего убивает рабочий ESD-пол
| Ошибка | Чем заканчивается | Как избежать |
|---|---|---|
| В ТЗ написано только «антистатический пол» | подрядчик и заказчик говорят о разных системах | задавать диапазон сопротивления и метод измерения |
| Нет проверки заземления | пол проходит визуально, но не работает как система | проверять контур до монтажа и при приемке |
| Пленкообразующая химия для уборки | рост сопротивления и нестабильные показатели на замерах | вводить регламент уборки именно для ESD-покрытий |
| Случайная карта измерений | пол формально «проверен», но реальные проблемные зоны не охвачены | делать план точек по рабочим местам, проходам и оборудованию |
| Нет повторного контроля | после запуска система деградирует незаметно | закладывать периодический контроль в эксплуатационный регламент |
Отдельная методика — скачать
В методике собраны исходные данные для заявки, перечень приборов, порядок измерений, шаблон карты точек и короткий протокол приемки. Это удобно и для заказчика, и для подрядчика, и для технадзора.
Нормативная и техническая опора
- IEC 61340-5-1 — базовая логика ESD control program и требований к рабочей среде.
- IEC 61340-4-1 — измерения электрического сопротивления напольных покрытий.
- Практика производителей ESD-систем: расстояние между earthing points и площадь на одну точку заземления зависят от конкретной системы и должны проверяться по технической карте.
FAQ
Антистатический и токопроводящий пол — это одно и то же?
Нет. Антистатический — бытовой общий термин. В инженерной части нужно различать conductive и dissipative системы и задавать диапазон сопротивления.
Какой пол чаще нужен для электроники — conductive или dissipative?
Во многих ESD-зонах электроники применяют токорассеивающие системы, но решение принимают по процессу, стандарту предприятия и методу проверки.
Нужна ли медная лента всегда?
Часто да, но схема зависит от конкретной системы. Главное — не сама лента, а правильный путь отвода заряда и проверка связи с заземлением.
Можно ли принять ESD-пол только мультиметром?
Нет. Для инженерной приемки нужен корректный прибор, методика, карта точек и обычно отдельная проверка связи с заземлением.
Почему пол прошел приемку, а через несколько месяцев показатели ухудшились?
Часто виноваты уборочная химия, износ, загрязнение, изменение колес тележек, отсутствие повторного контроля или нарушение заземляющей цепочки.
Вывод
ESD-пол — это инженерная система, а не просто красивое бесшовное покрытие. Если в проекте не заданы сопротивление, схема заземления, метод измерения и регламент эксплуатации, объект почти гарантированно получит спор на приемке и нестабильный результат в работе.
