Как перекрывать дом нестандартной планировки

Содержание

Монолитное перекрытие по профлисту

Межэтажные перекрытия современных домов должны быть прочными, надежными и долговечными. Существует несколько технологий их изготовления, и у каждой есть определенные достоинства. У частных застройщиков особой популярностью пользуются монолитные заливные перекрытия, которые получаются путем заливки бетона в специально подготовленную опалубку. Главное преимущество заливного перекрытия – возможность подгонять форму под любую планировку помещения. При этом цельное строение с тщательным армированием делает такую конструкцию предельно прочной. Основным её недостатком является большая масса, требующая надежной опоры, да и опалубка должна собираться с особой тщательностью, чтобы выдержала массу залитого бетона. Лучшее решение данной проблемы – заливка перекрытия по профилированному листу.

Монолитное перекрытие по профлисту

Профилированный лист – популярный строительный материал, достаточно жесткий и легкий одновременно. Если сделать его основой для межэтажного перекрытия, он будет служить одновременно опалубкой, арматурой и нижним финишным слоем. В случае складского или производственного помещения такая поверхность не нуждается в дополнительной отделке. Основные преимущества монолитных перекрытий по профильному листу (в сравнении с классической монолитной плитой в опалубке):
  • на 30-40% ниже трудозатраты;
  • масса конструкции меньше на 30-50%;
  • на армирование требуется на 15% меньше стальной проволоки;
  • перекрытия лучше выдерживают горизонтальные нагрузки;
  • проще прокладывать коммуникации перед заливкой;
  • высокая пожарная безопасность.
Поскольку монтаж деревянной опалубки отнимает достаточно много времени, замена её на профилированный лист позволяет существенно снизить трудозатраты и ускорить работу как минимум на треть. При этом сам профнастил за счет своего профиля обеспечивает дополнительную жесткость, играя роль внешнего армирующего слоя. Благодаря этому можно снизить количество внутренней проволочной арматуры. Обратите внимание, что применять сталежелезобетонные перекрытия можно только при соблюдении ряда условий:
  • относительная влажность в помещениях не должна превышать 75%;
  • температура не должна превышать 30 °C;
  • недопустимо присутствие в бетоне хлорсодержащих присадок;
  • в помещении нельзя работать с агрессивными веществами любой природы.
Таким образом, следует ориентироваться на ограничения, свойственные всем изделиям из железобетона. Данный тип перекрытия оптимален в качестве межэтажного, а вот оборудовать его между первым и цокольным этажами уже нежелательно, поскольку повышенная влажность может существенно снизить его надежность.

Какие материалы выбрать

В качестве каркаса следует выбирать несущий профнастил (тип Н) с высотой гофры не менее 44 мм и толщиной стали не менее 0,7 мм. Марка бетона зависит от предполагаемой толщины и массы перекрытия. Если использовать тяжелый бетон, то марка должна быть не ниже М200, в случае легкого бетона с пористым заполнителем будет достаточно марки М150. Слой заливки должен составлять не менее 30 мм (над верхней волной), если будет обустраиваться дополнительная стяжка, и не менее 50 мм, если делать напольную стяжку не планируется. Арматурный каркас изготавливается из стержней A-III с периодическим профилем или специализированной армировочной проволоки Вр1 или Вр2. В заведомо слабых местах конструкции (например, вокруг лестничного проема), каркас следует усилить. Для дополнительного усиления конструкции может использоваться балочный каркас, но это не обязательно.

Монолитное перекрытие с балочным каркасом

Данная конструкция отличается повышенной надежностью, поскольку через относительно небольшие промежутки монтируются прочные несущие балки из двутавра. Главным недостатком этого типа перекрытия является невысокая эстетичность, поскольку балки выступают из потолка в помещение. Расчет несущего каркаса производится на основании площади и данных о предполагаемых нагрузках. Расстояние между балками не должно превышать 3 метров, при этом профлист укладывается гофрами перпендикулярно балкам. Нельзя, чтобы листы опирались о балки только краями, под ним обязательно должно быть три балки (одна из которых по центру). Профнастил укладывается узкой гофрой вверх. По ширине листы подгоняются встык, по длине делается нахлест на одну волну и фиксируется заклепками или саморезами через каждые 40-50 см. Для закрепления листов используются анкеры, для надежности привариваемые непосредственно к балкам. Для дополнительной фиксации также можно использовать саморезы. Последовательность действий:
  1. Установить балки в предусмотренные карманы.
  2. Уложить профнастил, фиксируя листы саморезами.
  3. Изготовить сетку из арматуры, связывая её на пересечениях тонкой проволокой.
  4. Чтобы избежать прогиба листа, можно установить временные подпорки.
  5. Залить бетонную смесь (желательно выполнить процедуру за 1 раз).
  6. Забетонировать карманы или закладные.
  7. Когда бетон окончательно отвердеет, можно приступать к заливке стяжки и отделке.
В качестве арматуры достаточно сформировать одинарную сетку с ячейкой 20-20 см из арматуры и продольные вертикальные каркасы в каждую волну. Слой бетона между сеткой и верхней гофрой должен превышать 15 мм, защитный слой над сеткой также должен быть не меньше 15 мм. Общая толщина бетона и стяжки над профнастилом не должна быть меньше 50 мм. Благодаря наличию балок и армированию такое перекрытие выдерживает не менее 150 кг массы на квадратный метр.

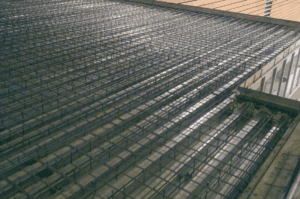

Безопорное монолитное перекрытие

В частном строительстве каркас из стальных балок делают не всегда, предпочитая вообще отказаться от опоры, сделав само перекрытие толще и увеличив количество арматуры. Безопорное монолитное перекрытие по профильному листу проще в изготовлении, дешевле, легче и обеспечивает гладкий потолок, поэтому самозастройщики предпочитают именно этот вариант. Следует учитывать, что монтировать безбалочное перекрытие не рекомендуется, если ширина пролета превышает 6 метров. Последовательность монтажа такая же, как и в варианте с балками, только установка колонн в этом случае строго обязательна. Арматурный каркас следует изготавливать более тщательно, приваривая прутки к закладным. Сетка должна быть двухслойной, а общая толщина бетонного слоя – на 1,5-2 см больше. В данной конфигурации используется 60-миллиметровый профилированный лист (толщина стали также от 0,7 мм), а также усиленный армирующий каркас, на который будет приходиться основная нагрузка. Поскольку балки отсутствуют, листы укладываются узкими гофрами вниз. За счет большой высоты они формируют некоторое подобие ребер жесткости, принимая на себя существенную часть нагрузки. Данные ребра следует ориентировать перпендикулярно длинной стороне пролета. Для безопорного монолитного перекрытия рекомендуется использовать тяжелый бетон с маркой не ниже М300. Качество распределения цементно-песчаного раствора имеет решающее значение, поэтому обязательно следует применять виброуплотнение. Поскольку конструкция получается очень тяжелая и до затвердевания бетона имеет недостаточную прочность, рекомендуется установить для её поддержки временные подпорки, убрать которые можно будет только после окончательного отвердения бетона и набора прочности более 70%. #Перекрытие #Бетон
