Как цемент влияет на скорость набора прочности бетона и полусухой стяжки: классы, заводы и контроль
Фраза «на этом цементе бетон встает быстрее» может быть правдой — и одновременно быть плохим основанием для решения. На объект приезжает не название холдинга, а конкретный цемент определенного типа и класса, выпущенный конкретным заводом и партией. Затем его смешивают с заполнителями, водой и добавками, укладывают при определенной температуре и выдерживают по принятой технологии. Каждый из этих факторов меняет раннюю прочность.
Поэтому сравнивать производителей по одному мешку, цвету смеси или твердости поверхности на следующий день некорректно. Правильный вопрос звучит так: какой состав при фактической технологии объекта обеспечит нужную прочность к моменту затирки, нарезки швов, снятия ограничений и ввода пола в эксплуатацию?
Что означает маркировка цемента
Для общестроительных цементов действует ГОСТ 31108-2020. В маркировке зашифрованы тип цемента, доля и вид минеральных компонентов, класс прочности и темп раннего твердения.
| Элемент маркировки | Что показывает | Что это дает технологу |
| ЦЕМ I | Портландцемент с преобладанием клинкера | Обычно интенсивный ранний набор прочности, но вывод делают только по паспорту и пробному составу |
| ЦЕМ II | Портландцемент с минеральными компонентами | Кинетика, водопотребность и совместимость с добавкой зависят от компонента и его доли |
| ЦЕМ III | Шлакопортландцемент | Может медленнее развивать раннюю прочность, особенно в холоде, при этом иметь преимущества по тепловыделению и долговечности в назначенных условиях |
| ЦЕМ IV и ЦЕМ V | Пуццолановый и композиционный цементы | Нужна проверка применимости, ранней прочности и режима ухода для конкретной конструкции |
| 32,5; 42,5; 52,5 | Класс прочности цемента | Это результат стандартного испытания цементного раствора, а не готовая прочность бетона пола |
| Н или Б | Нормально- или быстротвердеющий | Характеризует раннее твердение по стандарту, но не назначает срок открытия движения на объекте |
В обозначении ЦЕМ II дополнительно указывают долю и вид компонента. Например, на российском рынке встречаются ЦЕМ II/А-Ш, ЦЕМ II/В-Ш, ЦЕМ II/А-И, ЦЕМ II/А-П: соответственно цементы со шлаком, известняком или пуццолановым компонентом в нормируемой стандартом группе содержания. Точное значение каждой буквы и применимость продукта следует брать из действующего сертификата качества, а не расшифровывать по памяти.

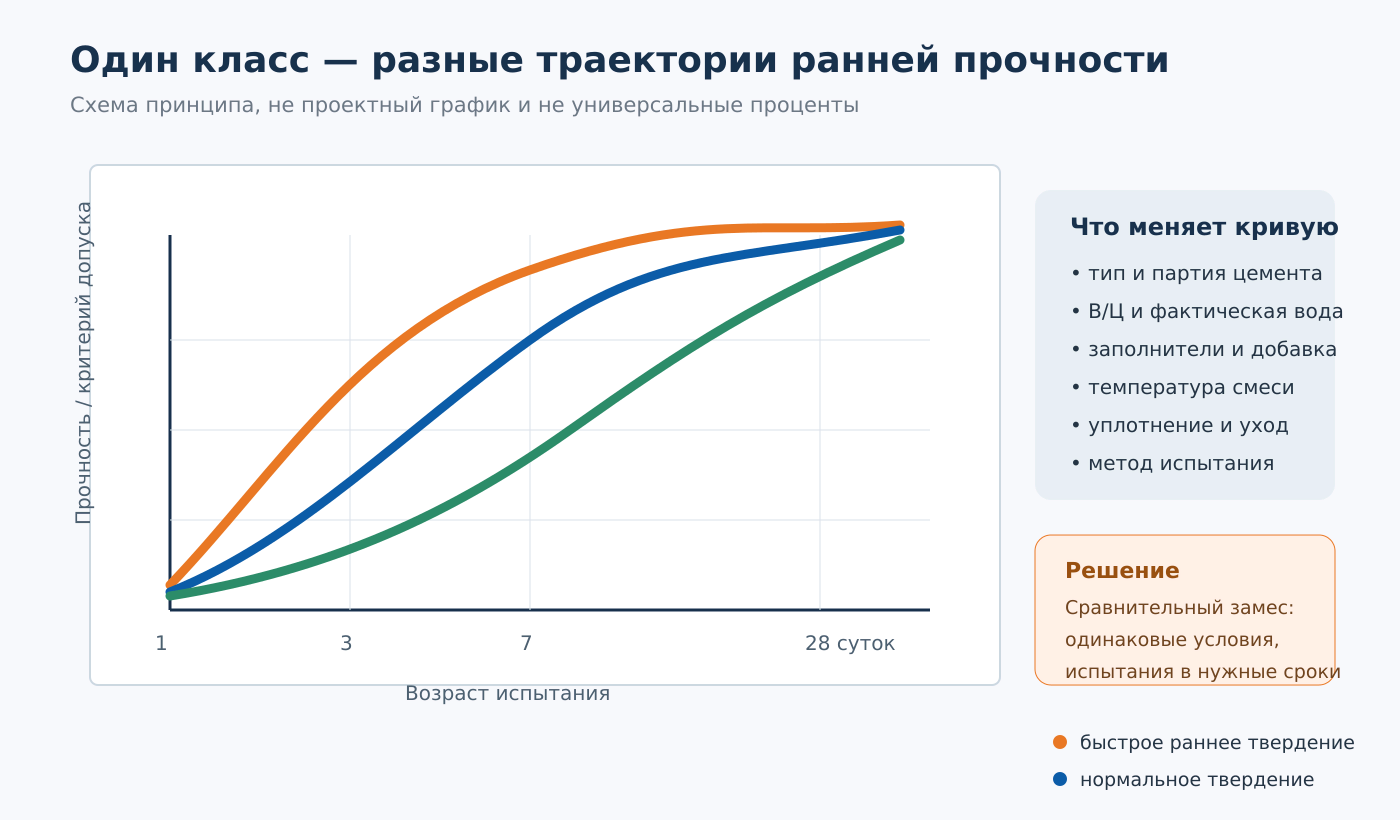

Класс 42,5 не обещает одинаковую прочность бетона на первые, третьи или седьмые сутки. Два цемента одного класса могут прийти к требуемому 28-суточному результату по разным траекториям.
Почему одинаковый класс не означает одинаковую скорость
На раннюю прочность влияют минералогия и тонкость помола клинкера, состав и количество минеральных компонентов, гипсовая составляющая, заводские технологические добавки и стабильность партии. Быстротвердеющий цемент может быть удобен при коротком технологическом окне, но потребовать более жесткого контроля времени доставки, затирки и ухода. Цемент с более спокойной кинетикой способен дать рабочей бригаде больше времени, но не обеспечить раннее открытие движения без специальных мер.
В бетоне и растворе к свойствам цемента добавляются еще более сильные переменные:
- фактическое водоцементное отношение, включая воду во влажном песке;
- дозировка цемента и химических добавок;
- зерновой состав, пылевидные и глинистые примеси заполнителей;
- температура цемента, воды, заполнителей, смеси и основания;
- время перевозки и перемешивания;
- качество укладки, уплотнения и заглаживания;
- момент начала и непрерывность ухода;
- условия изготовления, хранения и испытания контрольных образцов.
Именно поэтому переход с одного завода на другой нельзя оформлять устной фразой «марка та же». Это изменение исходного материала, которое требует входного контроля и, для ответственной работы, сравнительного замеса.
Бетон и полусухой раствор реагируют по-разному
В товарном бетоне удобоукладываемость часто регулируют пластификатором, сохраняя заданное водоцементное отношение. Для промышленного пола дополнительно критичны отделение воды, сроки начала отделки и совместимость цемента с добавкой. Избыток воды действительно облегчает разравнивание, но повышает усадку, ослабляет верхний слой и меняет расчетную кинетику.
Полусухой цементно-песчаный раствор содержит мало свободной воды и особенно чувствителен к точности дозирования. Влага песка меняется в течение дня; часть воды уходит на смачивание и испарение; недостаточное перемешивание оставляет сухие зоны; слабое уплотнение создает пористую структуру. Поэтому сухая и «звенящая» поверхность на следующий день еще не доказывает, что весь слой набрал требуемую прочность.
ГОСТ Р 71262-2024 выделяет растворы для полусухих стяжек в отдельную область нормирования. Для объекта это важный сигнал: состав и контроль образцов нельзя автоматически копировать из схемы приемки обычного бетона. Метод изготовления образца должен воспроизводить реальное уплотнение смеси, иначе лаборатория проверит не тот материал, который лежит в полу.
Как честно сравнить два цемента
Сравнительный замес проводят при одинаковых условиях. Один и тот же песок и щебень, одна партия добавки, одинаковые фактические вода и водоцементное отношение, одна температура, одинаковые смеситель, время перемешивания, укладка, уплотнение и уход. Меняется только цемент.
До начала испытания заказчик и лаборатория фиксируют:
- какую характеристику сравнивают — прочность при сжатии, изгибе, истираемость, сроки отделки или весь набор;
- какие возраста нужны проекту — например, 1, 3, 7 и 28 суток;
- каким методом изготовят и выдержат образцы;
- сколько параллельных образцов нужно для статистически внятного результата;
- какая ранняя прочность разрешает конкретную операцию: нарезку, снятие ограждений, пешее движение, монтаж стеллажей или запуск погрузчиков.
Для бетонного пола контрольные образцы по ГОСТ 10180 дают основу, но не должны быть единственным источником решения. Их температура и влажность обязаны быть сопоставимы с конструкцией либо различие должно быть учтено принятой методикой. Неразрушающий контроль полезен для картирования однородности, однако ранний одиночный замер склерометром не заменяет испытания и не создает надежную калибровочную зависимость.
Метод зрелости может помочь оценивать развитие прочности по температурной истории, но его необходимо заранее откалибровать на фактическом составе. Нельзя брать чужую кривую или универсальную таблицу процентов.
Частые ошибки на объекте
- Заказывать «пятисотый цемент» без полного обозначения и документа о качестве.
- Сравнивать два состава при разной влажности песка или разном количестве воды.
- Делать вывод о прочности по цвету, звуку, пылению или твердости только поверхности.
- Выдерживать образцы в теплом помещении, а пол — на холодном основании, затем считать результаты равными.
- Менять цемент или добавку в середине захватки без записи и пробного замеса.
- Открывать движение по календарю, а не по подтвержденной прочности и проектному сценарию нагрузки.
- Считать 28 суток моментом, когда любой бетон «автоматически набрал 100 %».
Практический вывод
Производитель влияет на результат через конкретный цемент и стабильность его поставки, но не определяет скорость твердения в одиночку. Для промышленного пола или полусухой стяжки надежнее всего выбрать доступные продукты по документам, выполнить лабораторный подбор и объектовую пробную захватку, зафиксировать режим ухода и подтвердить требуемые сроки испытаниями.
Если раннее открытие движения критично, его надо включить в техническое задание как измеримую характеристику: какая прочность нужна, к какому часу или дню, при какой температуре и для какой нагрузки. Тогда выбор цемента становится инженерным, а не рекламным.
Частые вопросы
Какой производитель цемента дает самый быстрый набор прочности?
Универсального лидера нет. Сравнивают конкретные продукты, партии и составы при одинаковых заполнителях, воде, добавках, температуре и уходе. Название производителя без полной маркировки ничего не гарантирует.
ЦЕМ I 42,5Б всегда лучше для промышленного пола, чем ЦЕМ II 42,5Н?
Нет. Быстрое раннее твердение может быть полезно для оборота работ, но сокращает технологическое окно и не заменяет требования к долговечности, удобоукладываемости и уходу. Решение подтверждают подбором состава.
Можно ли считать, что на седьмые сутки бетон набрал 70 процентов?
Нельзя использовать это как универсальное правило. Кинетика зависит от состава и температуры; для ответственного открытия движения нужны испытания или откалиброванный метод зрелости.
Чем проверять полусухую стяжку?
Нужна согласованная программа: контроль сырья и воды, воспроизводимое изготовление уплотненных образцов, испытания в назначенные сроки, а при необходимости — отбор кернов и проверка однородности готового слоя.
Что делать, если поставщик заменил цемент тем же классом?
Остановить автоматическое применение старой рецептуры, проверить документы, выполнить контрольный замес и подтвердить совместимость с добавкой, сроки отделки и прочность. Замена должна быть зарегистрирована.
Нормативная и техническая база
- ГОСТ 31108-2020 «Цементы общестроительные. Технические условия», действующая редакция с изменениями и поправками.
- ГОСТ 30515-2013 «Цементы. Общие технические условия», действующая редакция.
- ГОСТ 30744-2001 «Цементы. Методы испытаний с использованием полифракционного песка».
- ГОСТ 10180-2012 «Бетоны. Методы определения прочности по контрольным образцам».
- ГОСТ Р 71262-2024 «Растворы строительные для устройства стяжек пола полусухим методом».
- СП 70.13330.2012 «Несущие и ограждающие конструкции», действующая редакция.
- Официальные каталоги: ЦЕМРОС, ЦЕМЕНТУМ, Новоросцемент, Сибирский цемент, Востокцемент, Азия Цемент и Себряковцемент. Упоминание продукции не является рейтингом или рекламной рекомендацией.
Редакционная пометка: ГОСТ 7473-2026 принят с датой введения 1 ноября 2026 года. До этой даты применимость требований к бетонным смесям проверяют по действующей на дату договора редакции нормативной базы; после 1 ноября ссылки в локальных регламентах следует пересмотреть.
-
-
