Фундамент под станок и стыковка с промышленным полом: как не потерять узел на вибрации, усадке и масле
Фундамент под станок и стыковка с промышленным полом: как не потерять узел на вибрации, усадке и масле
Кратко: Самая дорогая ошибка на производстве — считать фундамент под станок и промышленный пол одной и той же плоскостью. Пока оборудование работает легко и ровно, узел кажется простым. Но как только в систему приходят вибрация, анкера, динамический удар, масло и температурные деформации, стык фундамента и пола становится отдельной инженерной задачей.
Скачайте методичку: в пакете лежит отдельный чек-лист по этой теме. Его можно отдать заказчику, технологу или прорабу до выезда на объект.
Коротко по сути
- Фундамент под станок работает не только на статическую массу. Через него проходят динамические нагрузки, вибрация, удар, крутящий момент и реакция анкеров.
- Самая частая ошибка — «долить в уровень пола», не отделив фундаментный узел от общей плиты и не защитив кромку стыка.
- Подливка, анкера, кромка шва, масло/СОЖ и режим обслуживания влияют на ресурс не меньше, чем сам тип полимерного покрытия вокруг станка.

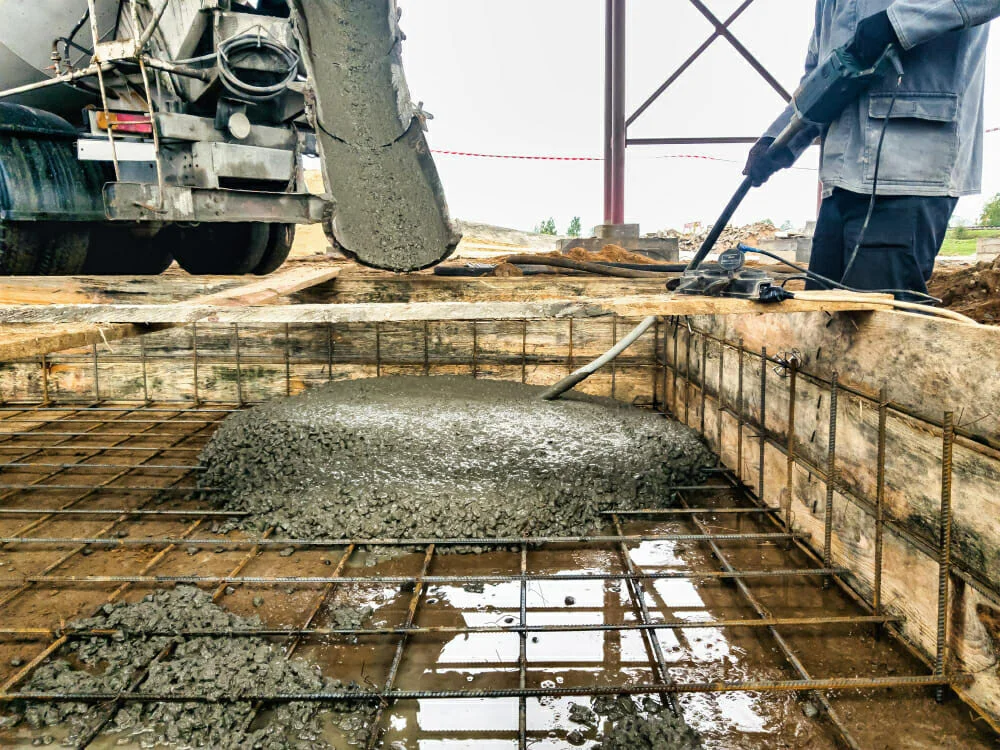

Почему станочный фундамент нельзя просто долить в уровень пола
Для лёгкого статического оборудования общая плита иногда действительно работает нормально. Но для станков, насосных агрегатов, компрессоров, вибронагруженных линий и тяжёлого закреплённого оборудования фундаментный узел должен выполнять отдельную функцию: передавать нагрузку, удерживать геометрию и не разрушать примыкающий пол.
Если фундамент, подливка и пол начинают работать как один бесшовный массив без учёта реальной деформации, в первую очередь теряется кромка стыка. Затем идут трещины, расшатывание анкеров, попадание масла и разрушение покрытия вокруг машины.

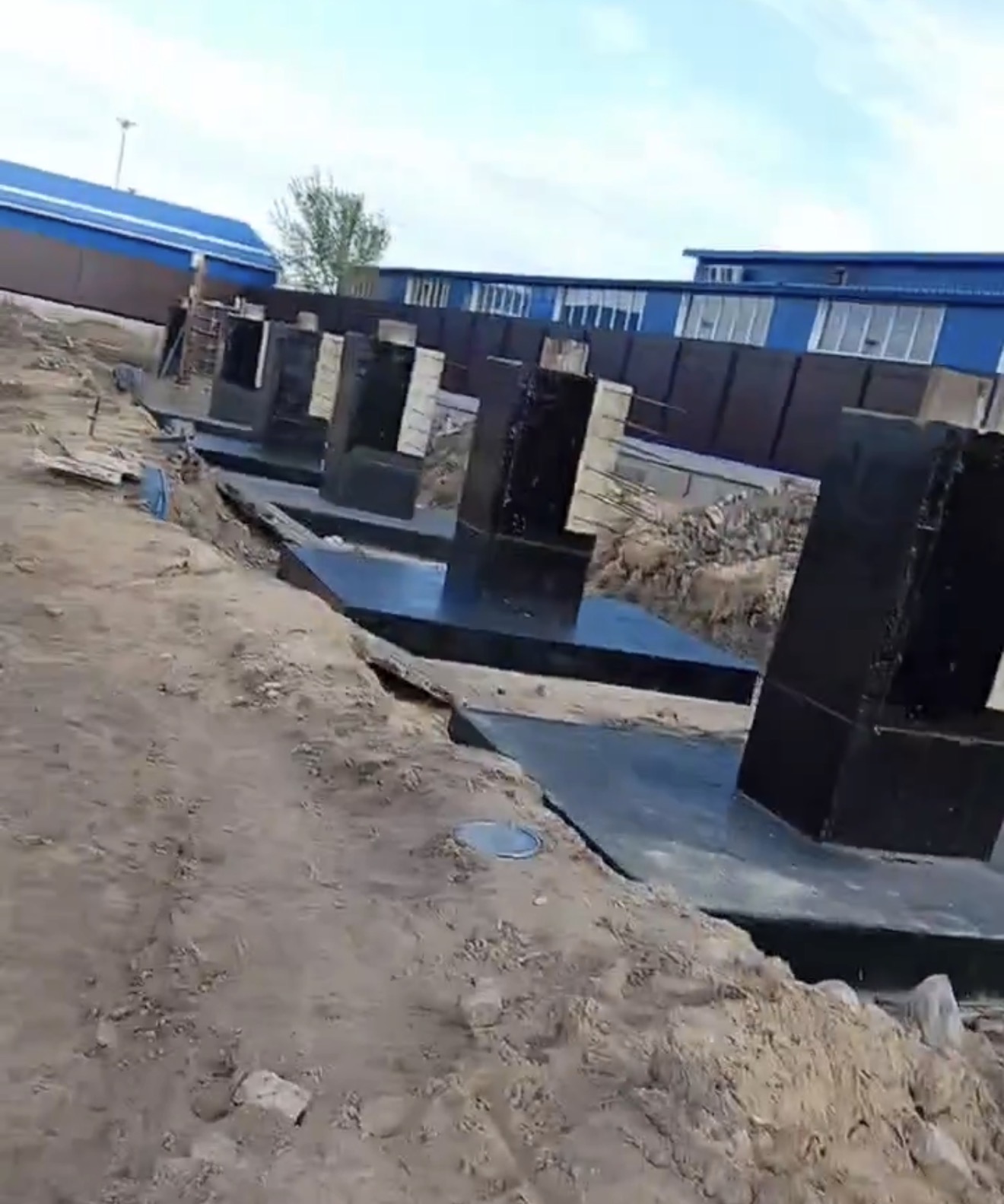

Когда фундамент должен быть независимым
Отдельный фундамент нужен всякий раз, когда у оборудования есть динамика, требования к точности установки, крупные анкера, циклическая вибрация, удар или регулярное обслуживание с локальным сливом масла/СОЖ. Независимость узла позволяет развести разные режимы работы: фундамент держит машину, пол обслуживает движение и санитарный контур цеха.
Общая плита без выделенного узла допустима только там, где оборудование по сути статично, не даёт ударов и не требует высокой точности базы. Даже в этом случае заранее проверяют локальную жёсткость плиты, толщину, схему арматуры и маршрут обслуживания.
| Ситуация | Почему общей плиты обычно недостаточно | Как мыслить правильно |
|---|---|---|
| Вибрирующее и динамическое оборудование | Пол получает не только статическую массу, но и циклические усилия | Независимый фундамент, подливка, отдельный стык |
| Точный станок / линия с требованиями к базе | Даже небольшая деформация узла влияет на геометрию | Считать фундамент и примыкание как отдельную конструкцию |
| Большие анкера и силовая база | Анкер работает вместе с подливкой и бетоном, а не с финишным покрытием | Проверять фундамент, grout, анкера и температуру монтажа |
| Зона с маслом, СОЖ, мойкой | Фундамент и пол получают ещё и химическую нагрузку | Разделять несущую функцию и финишную химстойкость |
Как работает узел «станок — плита — пол»
Нагрузка проходит не напрямую в красивое покрытие, а по цепочке: станина → база/плита машины → анкера и подливка → бетонный фундамент → стык с промышленным полом. Если хотя бы одно звено слабое, дефект проявится именно по примыканию — там, где проще всего увидеть трещину или скол.
Функция подливки под базовую плиту — передать нагрузку и энергию в бетонный фундамент. Для такого узла производители безусадочных и эпоксидных grout-систем прямо пишут про статические и динамические нагрузки, вибрацию, удар и крутящий момент. Отсюда и главное правило: нельзя относиться к подливке как к обычному раствору «чтобы заполнить пустоту».

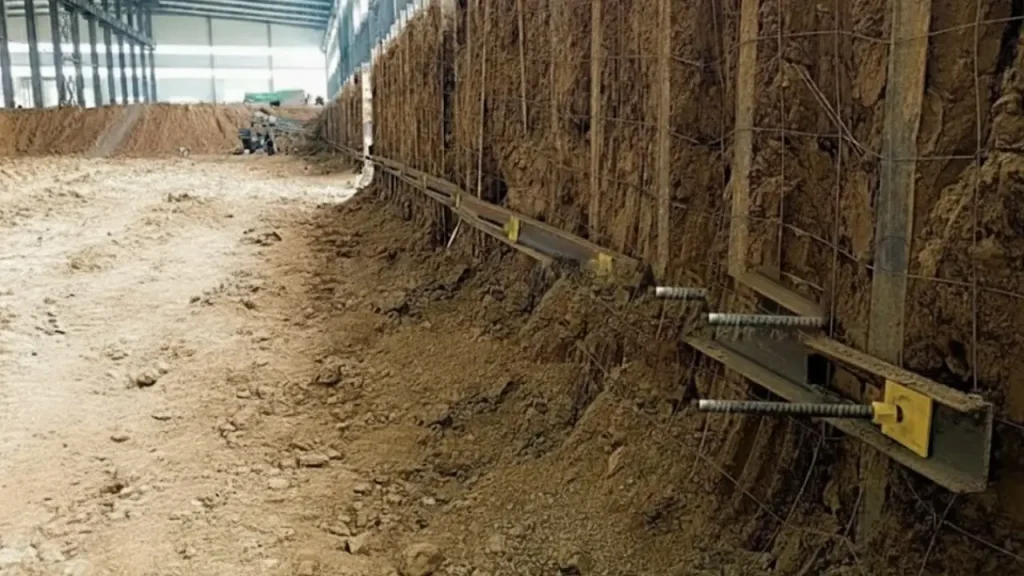

Анкера, подливка и температура: что нельзя пропустить
Для цементных прецизионных grout-систем основание перед заливкой обычно насыщают водой примерно за 24 часа, но свободную воду перед началом работ полностью убирают. Болтовые карманы и анкера заполняют до основной массы grout, формы делают герметичными и не впитывающими.
В холодную погоду производители цементных grout-систем рекомендуют держать основание, металлические плиты и сам grout не ниже порядка 7 °C, а лучше работать в более комфортном диапазоне 10–21 °C. При этом крупные базы и фундаменты иногда приходится прогревать 24–48 часов до начала работ. Для механического замеса указывают медленные силовые дрели или смесители порядка 400–600 об/мин вместо ручного перемешивания.
В тёплую погоду отдельный риск даёт солнце. Есть техкарты, где прямо рекомендуют защищать фундамент от летнего солнца за сутки до и за сутки после подливки. Это важно не ради красоты, а чтобы убрать лишний тепловой градиент и ускоренное высыхание контактной зоны.
Работы и условия эксплуатации, влияющие на ресурс
Где ломается стык фундамента с полом
Первое слабое место — кромка пола по периметру фундамента. Если она не усилена и не защищена, по ней работают колесо тележки, вибрация, сервисная нагрузка и загрязнение. Второе — шов/зазор между фундаментом и покрытием. Если туда попадает масло, вода и мелкий мусор, узел начинает раскрываться и разрушаться быстрее.
Третье место — зона подливки и анкеров. Если подливка тонкая, не в контакте или неодинаково нагружена, дефект сначала выглядит как косметическая трещина у станка, а заканчивается потерей геометрии и ремонтом оборудования.
Как проектировать примыкание разумно
Стык между фундаментом и промышленным полом нужно проектировать как рабочий узел: с понятным зазором/швом, защитой кромки, химстойкой герметизацией и сценарием обслуживания. Если вокруг станка есть масло, СОЖ или частая мойка, финишная система пола вокруг узла подбирается по химии отдельно от вопроса несущей способности фундамента.
Для части объектов разумно оставлять фундамент конструктивно независимым и отделять его от пола герметизируемым швом. Для других — усиливать край металлическим профилем или локальным ремонтным узлом. Универсального шаблона нет, но плохой сценарий почти всегда одинаковый: фундамент и пол «слили в одну плоскость», а потом пытаются лечить конструктивную проблему косметическим слоем смолы.
Когда эпоксидка вокруг станка уместна, а когда это только маскировка
Полимерный слой вокруг машины полезен там, где нужна уборка, защита от масла, локальная химстойкость, маркировка и удобное обслуживание. Но эпоксидка не заменяет жёсткость фундамента, не усиливает плохо работающие анкера и не исправляет подливку, потерявшую контакт.
Если узел разрушен конструктивно, сначала лечат бетон, анкера, grout и стык, а уже потом выбирают полимерную систему вокруг оборудования.
| Узел | Что смотреть | Типовой дефект | Что делать |
|---|---|---|---|
| Анкера | Схема, коррозия, затяжка, карманы | Расшатывание, трещины, вытяжка кромки | Проверка анкеров и узла закрепления до косметики |
| Подливка | Контакт, трещины, пустоты, следы усадки | Потеря контакта, звон, локальное дробление | Лечить grout как рабочий слой, а не как раствор |
| Кромка стыка | Сколы, отколы, колесная дорожка | Выкрашивание и открытая арматура/наполнитель | Защитить кромку, усилить или переработать шов |
| Химия вокруг станка | Масло, СОЖ, вода, мойка | Размягчение герметика, загрязнение шва | Подбирать герметик и покрытие по среде |
| Основание пола | Трещины, просадка, старое покрытие | Полимер маскирует конструктивную проблему | Сначала обследование, потом финиш |
Четыре вопроса до расчёта
Есть ли у оборудования динамическая нагрузка, вибрация, удар или регулярный пуск/торможение?
Какой режим у анкеров: только удержание или ещё и активная передача усилий?
Есть ли вокруг машины масло, СОЖ, вода, мойка, чистовые требования?
Нужен ли сервисный доступ с тележками, подъёмной техникой и локальной заменой узла?
Методичка для объекта
В отдельной методичке собран компактный инженерный порядок проверки объекта: какие данные собрать, что запросить до работ и какие ситуации переводят объект в режим «доработать» или «стоп».
FAQ
Можно ли залить фундамент станка в уровень пола и потом просто покрыть всё эпоксидкой?
Иногда для лёгкого статического оборудования это проходит, но для станков с динамикой, анкерами и маслом такой сценарий рискован. Эпоксидка не заменяет фундамент и не лечит подливку.
Когда фундамент обязан быть отдельным?
Когда есть вибрация, точная база, удар, тяжёлые анкера, крутящий момент или химически агрессивное обслуживание вокруг оборудования.
Зачем отдельно считать подливку?
Потому что именно она передаёт нагрузку от базы оборудования в бетон. Если подливка работает плохо, дефект выйдет в геометрию станка и разрушение кромки.
Что важнее при ремонте: покрытие вокруг машины или анкера и grout?
Сначала анкера, grout и бетонный узел. Полимерное покрытие имеет смысл только после того, как конструктивная часть подтверждена.
Можно ли в холоде подливать как обычно?
Нет. Для прецизионных grout-систем критичны температуры основания, плиты и смеси. В холодную погоду их обычно держат не ниже 7 °C, а лучше в более комфортном диапазоне.
